單梁橋式起重機組成圖解

在企業生產中，單梁橋式起重機因為價格便宜、安裝簡單、操作方便得到廣泛的應用，但是很多人對單梁橋式起重機的了解還是比較有限，小編為大家介紹下單梁橋式起重機的結構組成。

單梁橋式起重機廣泛用于車間、工廠、倉庫、料場、工礦企業、鋼鐵化工、鐵路交通、港口碼頭等不同場合吊運貨物，禁止在易燃、易爆、腐蝕性介質環境中使用。

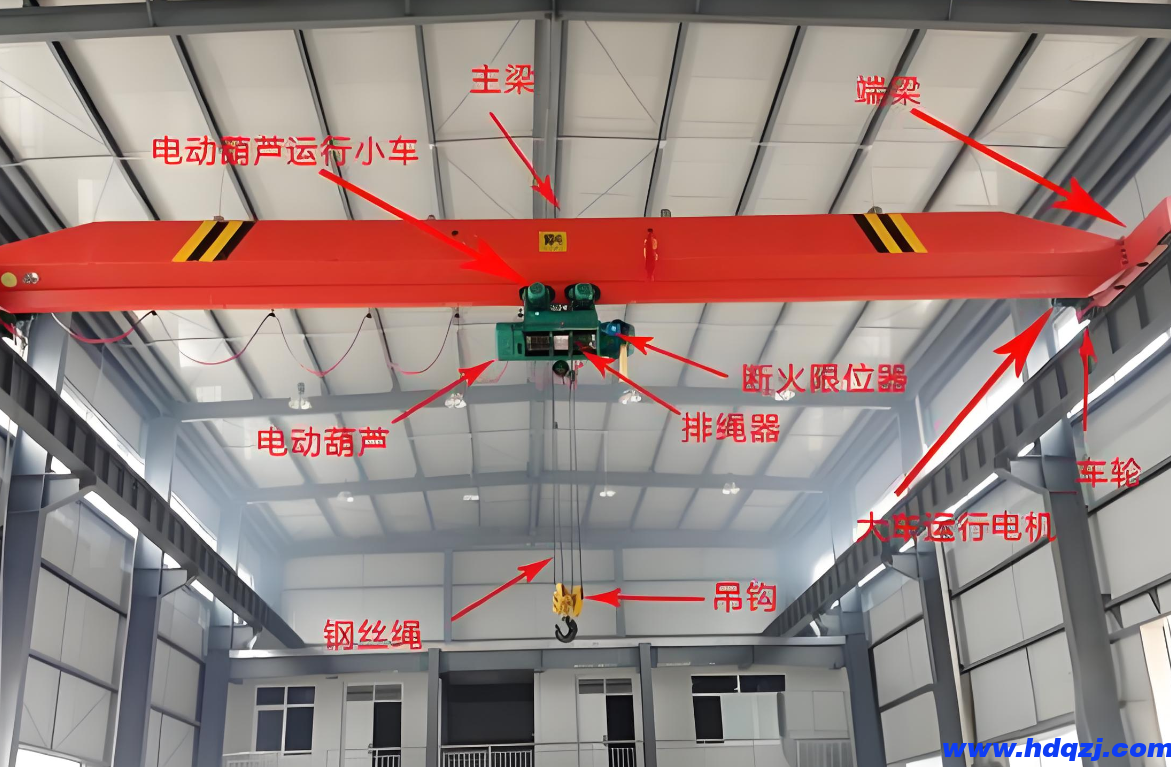

單梁橋式起重機由一個主梁、二個端梁、大車運行機構、鋼絲繩電動葫蘆、電氣控制系統組成；橋架主機由一個主梁和二個端梁及大車運行機構由高強螺栓連接組成；大車運行機構由二個電機、二個減速機、四個行車輪（二個主動二個從動）安裝在端梁二側組成；鋼絲繩電動葫蘆由小車運行機構、起升機構、電氣系統組成；小車運行機構由電機、減速機、小車輪、電氣組成，安裝在橋機主梁下面沿主梁做左右移動，常速為20m/min；起升機構由電機、減速機、卷筒及外殼、鋼絲繩、吊鉤、電氣組成，安裝在運行小車下面做上升和下降運行，有單速和雙速二種形式；

電氣控制系統由主機大車控制箱（DK箱）、電動葫蘆控制箱（CD/MD箱）、超載限制器、斷火限位器、行程開關、遙控器、集電器、無接縫滑觸線、掉線輪、拖纜、拉絲、繩扣、法蘭螺栓等附件組成；

單梁橋式起重機易損件有剎車環、導繩器、緩沖器、行程開關、吊線輪、集電器。

單梁橋式起重機與CD1型單速電動葫蘆、MD1型雙速電動葫蘆配套使用，是一種輕小型的起重機械。屬于中級工作制度，其起重量為1t-20t。標準跨度為7.5-31.5m。工作級別為單梁A3-A5，工作環境溫度為-25℃～40℃，也可以根據客戶要求量身定做。

單梁起重機的工作運行速度是多少

單梁起重機的工作速度包含起升速度、下降速度、行走速度等，有常速、慢速等區別。各機構的工作速度根據工作需要的決定，主要要考慮以下因素。

工作性質：對經常工作，或需滿足較高生產率要求的，其機構工作速度常采用高速；對在生產線上使用，甚至從事有節奏的連續生產的起重機，其機構工作速度與生產的節奏相適應；對非工作性運動的機構或者僅做調整性工作的很少運轉的機構，一般用低速。

使用場合：一般用途的單梁起重機用常速，裝配及檢修安裝用慢速；有的起重機機構采用調速方案實現功率充分利用并提高生產率，滿載、重載用低速，空載、輕載用高速。起重量：中小起重量的用高速，大起重量的用低速，特別在有主副兩個起升機構時，主起升機構的速度一般都顯著低于副起升機構。

工作行程的大?。汗ぷ餍谐檀蟮钠鹬貦C宜用較高的速度，工作行程小的則常采用較低的速度，原則是使機構有一個以穩定速度運行的工作區段，避免經常出現沒加速結束就要立即轉入減速運行這種總是在不穩定運行的情況。

綜合平衡效果：特別是對于運行有一定周期性的單梁起重機，在決定工作循環圖時要將起升機構和平移等機構綜合考慮，一是充分利用兩個機構同時動作的可能性；二是按較佳方案確定既省功率又縮短周期時間，從而確定各機構的工作速度。

常用單梁起重機默認情況下，大車運行速度一般為20m/min，快點的為30m/min，如果是司機室操作方式，速度可達到45及60米每分鐘。

單梁起重機的起升速度、下降速度及小車運行速度由電動葫蘆決定，5噸以下的電動葫蘆起升速度常速為8m/min，慢速為0.8m/min。10噸的起升速度為7m/min，慢速為0.7m/min。10噸以下的電動葫蘆小車運行速度為20或者30m/min，再大噸位的電動葫蘆起升速度為3.5（0.35）m/min，運行速度為18。

單梁起重機的工作速度要保證起重機能夠平穩安全的運行，因此相較于雙梁起重機，速度一般較慢。
