QZ型5~10t抓斗橋式起重機

　本起重機適用于冶金、水泥、化工及其他企業的倉庫和車間，在室內或露天的固定跨間從事礦石、石灰石、礦粉、焦渣、焦炭、煤、砂等散粒物料的搬運工作。

　　本機屬于A6級工作制度，起重量包括抓斗自重。

　　本機由箱型橋架、大車運行機構、小車、抓斗、電氣設備五部分構成，全部機構均在操縱室內操縱。取物裝置為雙卷筒的四繩抓斗，結構簡單，工作可靠。抓斗可在任意高度張開和閉合，當抓取物料塊粒在100毫升以下時，效果好，生產率高。當抓取物料塊粒大于200毫米時，需選用帶齒抓斗。抓斗開閉方向為平行和垂直主梁兩種。

　　抓斗只適用于自然堆狀態下的散粒物料，當抓取水下物料或特殊物料時，須在訂貨時特別提出。

　　當露天使用時，帶有防雨設備。

　　本起重機操縱室分開式和閉式兩種，操縱室入口方向有端面、側面和預面。

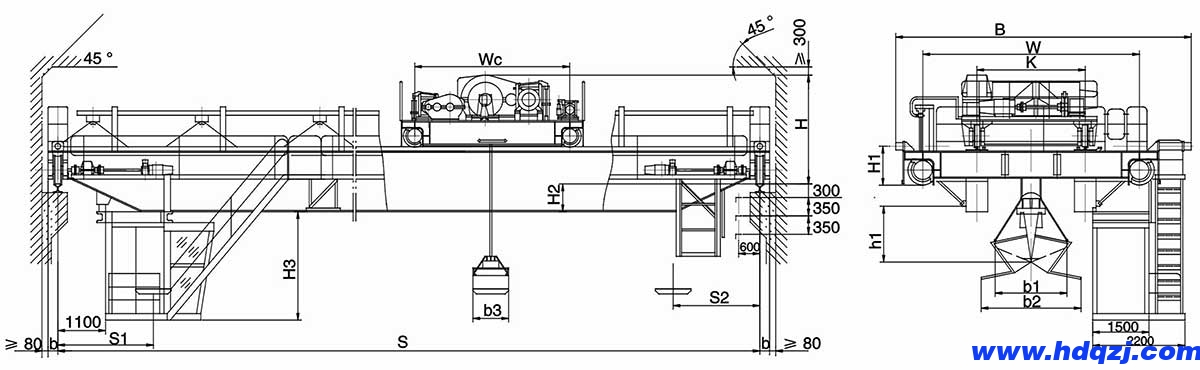

QZ型5~10t抓斗橋式起重機方案圖
