5噸單梁起重機外形尺寸5噸行車參數5噸行車結構
時間：2021-09-27來源：單梁起重機廠家瀏覽次數：1745

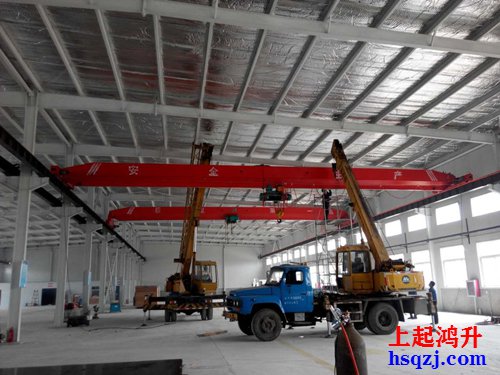

LDA型5噸單梁起重機圖片
|
起重量
|
t |
5噸行車
|
|||||||||||||||||||||||||||
|
操縱形式
|
地面操縱
|
操作室操縱
|
|||||||||||||||||||||||||||
|
運行機構
|
運動
速度 |
m/min |
20m/min
|
30m/min
|
45m/min
|
45m/min
|
60m/min
|
75m/min
|
|||||||||||||||||||||
|
減速比
|
58．78
|
39．38
|
26．36
|
26．36
|
19．37
|
15．61
|
|||||||||||||||||||||||
|
電機型號
|
ZDY21-4
|
ZDR12-4
|
|||||||||||||||||||||||||||
|
功率
|
KW
|
2*0.8KW
|
2*1.5KW
|
||||||||||||||||||||||||||
|
轉速
|
r/min
|
1380r/min
|
|||||||||||||||||||||||||||
|
起升機構
|
電動葫蘆型號
|
CDI型電動葫蘆
|
MDI型電動葫蘆
|
||||||||||||||||||||||||||
|
起升速度
|
m/min |
8m/min
|
8/0.8m/min
|
||||||||||||||||||||||||||
|
運行長度
|
m |
6米、9米、12米、18米、24米、30米
|
|||||||||||||||||||||||||||
|
運行速度
|
m/min |
20m/min，30m/min
|
|||||||||||||||||||||||||||
|
|
電機型號
|
錐形鼠籠形
|
|||||||||||||||||||||||||||
|
工作制度
|
A3-A5
|
||||||||||||||||||||||||||||
|
電源
|
三相50HZ 380V
|
||||||||||||||||||||||||||||
|
車輪直徑
|
mm |
220mm
|
270mm | ||||||||||||||||||||||||||
|
常用軌道
|
kg/m |
28kg/m，24kg/m
|
|||||||||||||||||||||||||||
|
跨度S
|
m | 7.5-11米 | 11．5-12米 |
12．5-14米
|
12．5-17米
|
19.5米
|
22.5米
|
||||||||||||||||||||||
|
總重
|
地操 | t | 2．14-2．51噸 | 2．95-3．02噸 |
3．12-3．14噸
|
3．69-4．12噸
|
4．57噸
|
5．65噸
|
|||||||||||||||||||||
| 室操 | 2.54-2.91噸 | 3.35-3.42噸 |
3.53-3.74噸
|
4.09-4.52噸
|
4.97噸
|
6.05噸
|
|||||||||||||||||||||||
|
輪壓
|
地操 | t |
3.28-3.37 噸
|
3.48-3.50噸 |
3.53-3.59噸
|
3.68-3.78噸
|
3.95噸
|
4.2噸
|
|||||||||||||||||||||
| 室操 | 3.58-3.67噸 | 3.78-3.80噸 |
3.83-3.89噸
|
3.98-4.08噸
|
.4.23噸
|
4.5噸
|
|||||||||||||||||||||||
|
基本尺寸
|
H1 | mm | 200mm | 800mm |
900mm
|
1000mm
|
1100mm
|
||||||||||||||||||||||
| H2 |
2500mm
|
3000mm
|
3500mm
|
||||||||||||||||||||||||||
| K | 2000mm |
2500mm
|
3000mm
|
||||||||||||||||||||||||||
| L1 | 841.5mm | ||||||||||||||||||||||||||||
| L2 | 1310mm | ||||||||||||||||||||||||||||
| h | 1227mm | 1247mm | 1262mm | 1287mm | 1332mm | ||||||||||||||||||||||||
| H1 | 580mm | 660mm | 785mm | 820mm |
875mm |
||||||||||||||||||||||||
LDA型5噸行車外形結構圖
-
